Übungen

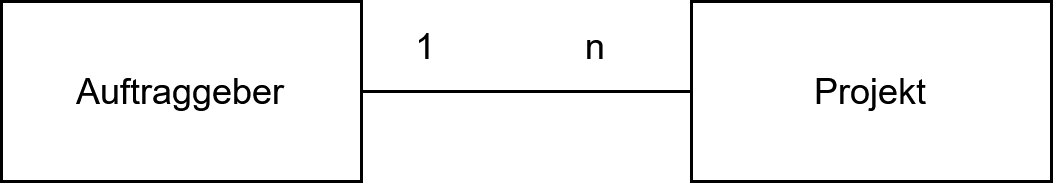

Ein Softwarehersteller hat verschiedene Auftraggeber. Mit jedem Auftraggeber laufen verschiedene Projekte. Welches Tabellendesign ist geeignet, um in einer relationalen Datenbank jedem Auftraggeber die richtigen Projekte zuordnen zu können?

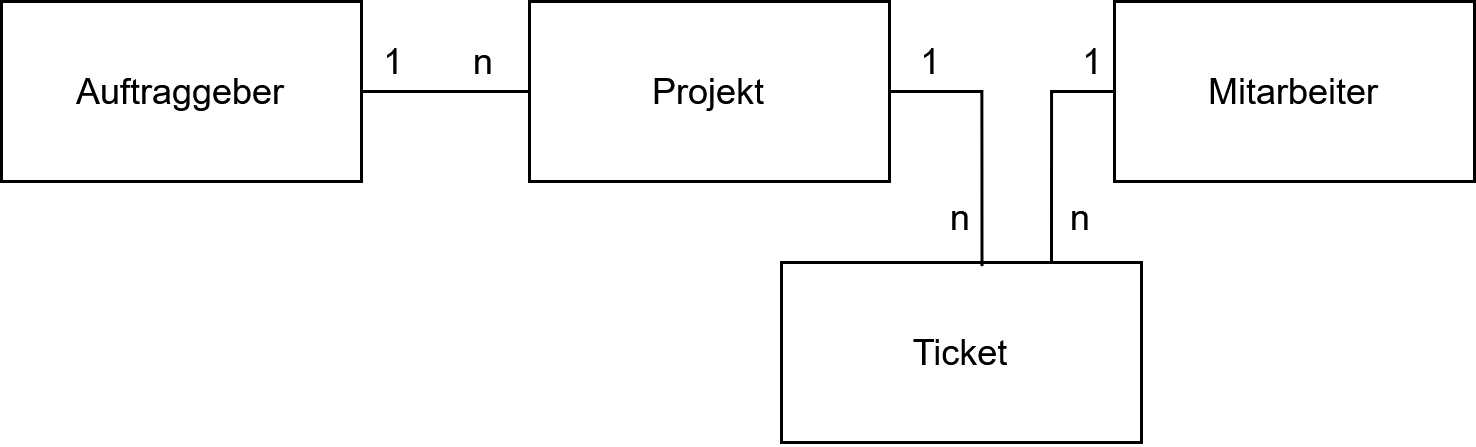

In der Datenbank des Softwareherstellers aus Aufgabe 1 liegen folgende Tabellen vor:

• Projekt(ID, Name, Beginn, Laufzeit, Budget, Beschreibung, Kategorie, AuftraggeberID)
• Ticket(ID, Name, Datum, Priorität, ProjektID, MitarbeiterID)
• Mitarbeiter(ID, Name, Adresse, Geburtsdatum, Eintrittsdatum, Position)

Welche Aussagen lassen sich daraus ableiten?

Ordnen Sie die Entitäten den passenden Buchstaben zu, sodass die folgenden Aussagen zutreffen:

Auf einer Veranstaltungsplattform können sich User registrieren. Jeder User hat die Möglichkeit, für sich selbst ein Profil als Künstlerin oder Künstler (Artist) anzulegen, dies muss aber nicht sein. Als Artist hat man die Möglichkeit, eine oder mehrere Veranstaltungen anzulegen. Dies ist jedoch nicht zwingend erforderlich. Für jede Veranstaltung (Event) können Tickets erstellt werden, die von einzelnen Usern gekauft werden können. User können beliebig viele Tickets von verschiedenen Events kaufen, müssen dies aber nicht tun.

Ein Unternehmen hat seinen Prozess zur Abwicklung von Stellenbesetzungsverfahren mit dem unten gezeigten BPMN-Modell dokumentiert. Um den Prozess noch besser digital zu unterstützen, soll zunächst ein geeignetes Datenmodell entwickelt werden. Überlegen Sie, welche Daten von der Personalabteilung verwaltet werden müssen, damit der Prozess effizient organisiert und durchgeführt werden kann! Identifizieren Sie mindestens 5 Entitäten (Objekte) und stellen Sie deren Beziehungen in einem ER-Diagramm dar.
